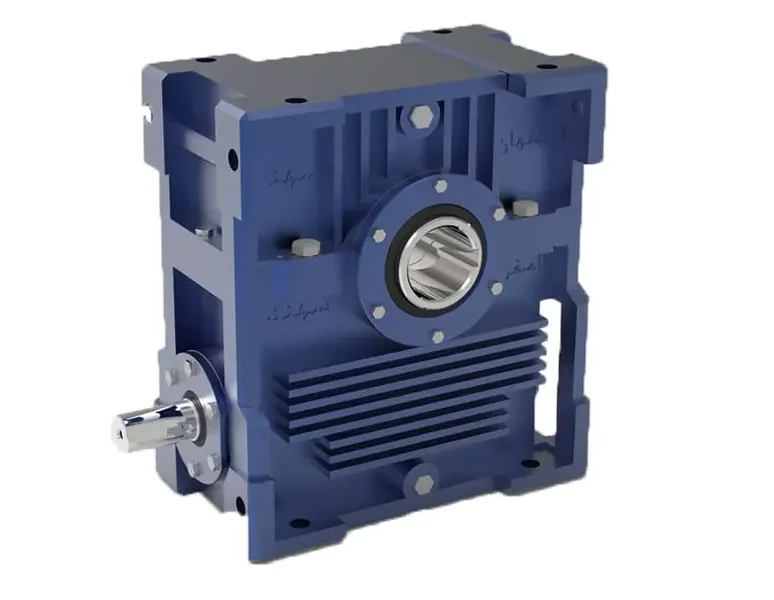

گیربکس حلزونی

گیربکس حلزونی یک راهکار جمع‌وجور برای کاهش دور، افزایش گشتاور و انتقال حرکت در زاویه ۹۰ درجه است. در این صفحه می‌توانید مدل‌های گیربکس حلزونی و کتابی را از نظر برند، تیپ، سایز، نسبت تبدیل، نوع فلنج، شافت و کشور سازنده بررسی کنید. برای انتخاب دقیق، توان و دور الکتروموتور، گشتاور موردنیاز، ساعات کار، نوع بار و موقعیت نصب باید با کاتالوگ همان مدل تطبیق داده شوند. اگر مدل مناسب را نمی‌شناسید، مشخصات فنی یا تصویر پلاک دستگاه را برای کارشناسان زاگرس ارسال کنید.

گیربکس حلزونی صنعتی چیست و چه کاربردی دارد؟

گیربکس‌های حلزونی (Worm Gearboxes) از یک ماردون (فولادی) و یک چرخ‌دنده حلزونی (معمولاً برنزی) تشکیل شده‌اند. این طراحی باعث ایجاد یک انتقال ۹۰ درجه بین محور ورودی و خروجی می‌شود که برای فضاهای محدود ایده‌آل است. از این تجهیز در نوار نقاله‌ها، میکسرها، دستگاه‌های بسته‌بندی، ماشین‌آلات کشاورزی و خطوط تولید سبک و متوسط استفاده می‌شود. برای آشنایی با سایر مدل‌های انتقال قدرت، می‌توانید به صفحه انواع گیربکس صنعتی مراجعه کنید.

انواع تیپ‌ها: از گیربکس حلزونی کتابی تا سری‌های W و VF

در بازار صنعت، نام‌گذاری‌ها معمولاً بر اساس استانداردهای برندهای مرجع انجام می‌شود، اما نباید یک نام را به تمام محصولات تعمیم داد:

• گیربکس حلزونی NMRV و PMRV: به گیربکس‌های دارای پوسته آلومینیومی مربعی شکل گفته می‌شود که در بازار به گیربکس مکعبی یا گیربکس حلزونی کتابی نیز معروف‌اند. این مدل‌ها برای اتصال مستقیم به موتور (کوپل مستقیم) طراحی شده‌اند.
• سری W: طراحی خاص برندهایی مانند بونفیلیولی که ساختار و پوسته‌ای متفاوت دارند. (مانند گیربکس حلزونی بونفیلیولی)
• سری VF: گیربکس‌های حلزونی با پوسته چدنی و ظاهر گرد (سنتی) که معمولاً با شافت ورودی (Solid Shaft) تولید می‌شوند و برای توان‌های بالاتر کاربرد دارند.

راهنمای انتخاب سایز گیربکس حلزونی

برای خرید گیربکس حلزونی و کوپل آن با الکتروموتور، بررسی پارامترهای زیر از روی کاتالوگ سازنده الزامی است:

1. توان و دور ورودی: توان موتور (بر حسب kW) و دور ورودی (بر حسب rpm). برای انتخاب موتور مناسب، صفحه الکتروموتور مناسب گیربکس حلزونی را مطالعه کنید.
2. نسبت تبدیل (Ratio): تعیین‌کننده میزان کاهش دور و افزایش گشتاور.
3. گشتاور خروجی: بر حسب N.m که باید توانایی تحمل بار دستگاه شما را داشته باشد.
4. نوع اتصال: پایه دار، فلنج‌دار (فلنج B5/B14)، شافت توخالی (Hollow Shaft) یا شافت خروجی تک‌طرفه/دوطرفه.

(نکته ایمنی: قابلیت «خودقفل‌شوندگی قطعی» در تمامی گیربکس‌های حلزونی وجود ندارد و به زاویه گام دنده‌ها و راندمان بستگی دارد. هرگز بدون تأیید کاتالوگ رسمی، از این گیربکس‌ها به عنوان ترمز ایمنی در بالابرها استفاده نکنید.)

جدول مقایسه‌ای تصمیم‌ساز: حلزونی در برابر هلیکال

برای درک بهتر محدودیت‌ها و مزایا، در جدول زیر ویژگی‌های این محصول را با گیربکس‌های شافت مستقیم مقایسه کرده‌ایم. برای اطلاعات تکمیلی به صفحه مقایسه گیربکس حلزونی و هلیکال مراجعه کنید.

برندها و قیمت گیربکس حلزونی در بازار

لیست قیمت گیربکس حلزونی به عواملی نظیر سایز، توان قابل انتقال، جنس چرخ‌دنده برنزی، کیفیت بیرینگ و کاسه‌نمدها، و کشور سازنده بستگی دارد.

• گیربکس حلزونی چینی: برندهایی مانند Be Star که محصولات اقتصادی تولید می‌کنند. (پیشنهاد بررسی: گیربکس حلزونی NMRV سایز ۰۲۵)
• گیربکس حلزونی ترک: برندهای خوش‌نام مانند Yilmaz و PGR که تعادل عالی بین کیفیت و قیمت ارائه می‌دهند. (پیشنهاد بررسی: گیربکس حلزونی ایلماز و گیربکس حلزونی PGR)
• گیربکس حلزونی ایرانی و اروپایی: از محصولات باکیفیت تولید داخل تا برندهای برتر ایتالیایی که بر اساس حساسیت خطوط تولید انتخاب می‌شوند.

پیش از خرید، اصالت کالا، موجودی قطعات یدکی و زمان تأمین را با واحد فروش زاگرس چک کنید.

سؤالات متداول

۱. گیربکس حلزونی چیست و چه تفاوتی با گیربکس هلیکال دارد؟

گیربکس حلزونی از مکانیزم ماردون و چرخ‌دنده برای انتقال قدرت در زاویه ۹۰ درجه استفاده می‌کند و ابعاد جمع‌وجور و قیمت اقتصادی‌تری دارد. اما گیربکس هلیکال از چرخ‌دنده‌های مورب با انتقال مستقیم بهره می‌برد، راندمان بسیار بالاتری داشته و برای بارهای سنگین مناسب‌تر است.

۲. برای انتخاب گیربکس حلزونی چه اطلاعاتی لازم است؟

توان الکتروموتور (kW)، دور ورودی و خروجی (rpm)، گشتاور موردنیاز (N.m)، سرویس فاکتور، نوع بار (یکنواخت یا ضربه‌ای)، ساعات کارکرد در روز و نحوه نصب (پایه، فلنج، سایز شافت).

۳. نسبت تبدیل و دور خروجی گیربکس حلزونی چگونه محاسبه می‌شود؟

دور خروجی از تقسیم دور الکتروموتور ورودی بر نسبت تبدیل (i) به دست می‌آید:

Output RPM = (Input RPM) / i

۴. تفاوت سایزهای گیربکس حلزونی NMRV چیست و سایز مناسب چگونه انتخاب می‌شود؟

سایز گیربکس (مانند ۰۲۵ تا ۱۵۰) مستقیماً با ابعاد پوسته، فاصله مرکز ماردون تا مرکز چرخ‌دنده، قطر شافت و حداکثر گشتاور خروجی (N.mN.mN.m) مرتبط است. سایز مناسب باید بر اساس توان موتور و گشتاور خروجیِ مجازِ درج‌شده در کاتالوگ سازنده انتخاب شود.

۵. آیا همه گیربکس‌های حلزونی خودقفل‌شونده هستند؟

خیر. خودقفل‌شوندگی (عدم برگشت‌پذیری) فقط در گیربکس‌هایی با نسبت تبدیل بالا و زاویه گام خاص رخ می‌دهد. استفاده از این ویژگی برای کاربردهای حساس ایمنی (مثل آسانسور و بالابر) به هیچ‌وجه توصیه نمی‌شود و باید از ترمز مکانیکی/الکترومغناطیسی استفاده کرد.

۶. قیمت گیربکس حلزونی به چه عواملی بستگی دارد؟

کشور سازنده، برند، سایز، متریال چرخ‌دنده‌ها، پوسته (آلومینیوم یا چدن) و نوع اتصال روی قیمت روز تأثیر مستقیم دارند.

مشاوره و خرید:

برای انتخاب و استعلام قیمت گیربکس حلزونی، دور یا گشتاور خروجی موردنیاز، نسبت تبدیل، نوع بار، ساعات کار، نحوه نصب و شرایط محیطی پروژه را برای کارشناسان زاگرس صنعت ارسال کنید تا مدل‌های سازگار و قابل تأمین بررسی و پیشنهاد شوند.
